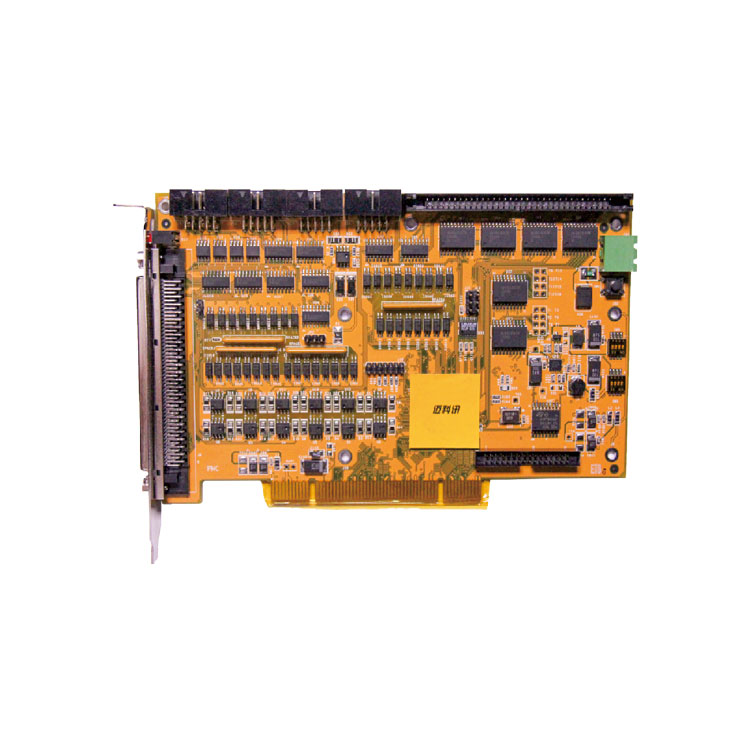

PMC-8100/4100
PMC-8100/4100系列控制卡是采用FPGA硬件結構的運動控制卡，可實現八軸伺服定位及同動/不同動控制。PMC全閉環控制采用硬件PID及前饋控制算法，解決跟隨誤差(Tracking Error)及穩態誤差（Stead-State Error）問題，結合MCSL運動控制函數庫，具備運動控制各項功能。在數字IO部分，除各軸正負極限，回零點，伺服使能，伺服報警及清除外，還配置了32路通用IO，另外，還可使用遠端同步擴展16進16出IO子板，最大可擴充至32個子板站點，此外亦可選配使用4或8通道模擬量輸入模
l 支持點位控制、直線插補、二維及三維圓弧插補、螺旋線插補功能、等線速度或等角速度錐線插補功能、電子齒輪、電子凸輪功能（部分選配）
l 全閉環控制采用PID及前饋控制，專利的改善積分補償算法（選配）
l 跟隨刀功能
l 先進的插補算法:可選前加減速或后加減速方式
l 高速軌跡連續插補，速度平滑化處理
l 每軸手脈跟隨功能
l 正反運動學轉換功能適用于關節機械手（選配）
l 緩沖區本地IO管理和運動延時功能
l 反向間隙補償和螺距誤差補償功能
l 龍門結構雙驅同步控制功能(選配)
l 位置比較輸出
l 梯形/S形對稱加減速曲線、用戶自定義加減速曲線
l 客制化運動曲線規劃，適用于特殊的運動控制需要（選配）
l Group（群組）功能實現多軸同動或不同動的差異需求
l 編碼器位置鎖存
硬件參數
型號
PMC-8100
PMC-4100
總線
PCI
PCI
電機驅動支持類型
脈沖型/模擬型伺服
脈沖型/模擬型伺服
控制軸數
8軸
4軸
最大脈沖頻率
2M
2M
脈沖方式支持
P/D,CW/CCW，A/B方式
P/D,CW/CCW，A/B方式
D/A、A/D
選配
選配
編碼器輸入
9 路
5 路
編碼器反饋頻率
2MHz (×4)
2MHz (×4)
編碼器反饋形式
A/B, P/D, CW/CCW
A/B, P/D, CW/CCW
本地專用輸入點
Home x 8
Home x 4
High Limitation x 8
High Limitation x 4
Low Limitation x 8
Low Limitation x 4
Emergency Stop Input x1
Emergency Stop Input x1
本地專用輸出點
Servo ON x 8
Servo ON x 4
Position Ready x 1
Position Ready x 1
本地通用輸入輸出點
32點
32點
同步遠端擴展IO
RIO 1 路
RIO 1 路
計時器
32 bits
32 bits
看門狗計時器
32 bits
32 bits
轉接板及連接線：CBB-8000-01、C-100-15 、C-68-15
擴展IO卡：RIO -16/16 、RIO-16/16/04A-1、RIO32-16-8R
-
-
